한국전력기술은 미래 에너지 시장을 선도할 4세대 및 차세대 원전에 적용할 핵심기술을 연구하고, 원자력 청정수소 생산과 같은 더욱 친환경적인 원전운영과 효율적인 에너지 사용을 위한 기반기술을 개발하고 있습니다. 또한 피동안전계통 설계기술, 신재생에너지와 연계한 유연한 원전 운영방안, 안전성이 강화된 신규 요건에 대응할 수 있는 기술개발을 주도하고 있습니다.
-
4세대 원전 소듐냉각고속로 계통 개발 (완료)
- 소듐냉각고속로의 2차 계통 요소기술 정립 및 개발
- 사용후연료의 독성저감 및 처리처분 방안 개발
- 사전안전성분석보고서 및 특정설계안전성분석보고서 작성
-
피동냉각계통 개발 (완료)
- 자연력으로 작동하는 피동냉각계통 설계 핵심기술 개발
- 피동냉각계통을 적용한 신규노형 iPOWER(Innovative-Passive Optimized World-wide Economical Reactor, 혁신적 안전 경수로)
- 피동안전계통 통합 개념배치
-
해양부유식 블록형 SMR 계통 개발 (개발중)
- 한기 고유 소형모듈원자로 2차 계통 핵심요소기술 개발
- 원자력과 조선해양 기술을 융합한 해양원자력시스템 개발
- 원자력과 재생에너지 연계 열에너지 저장 및 활용기술 개발

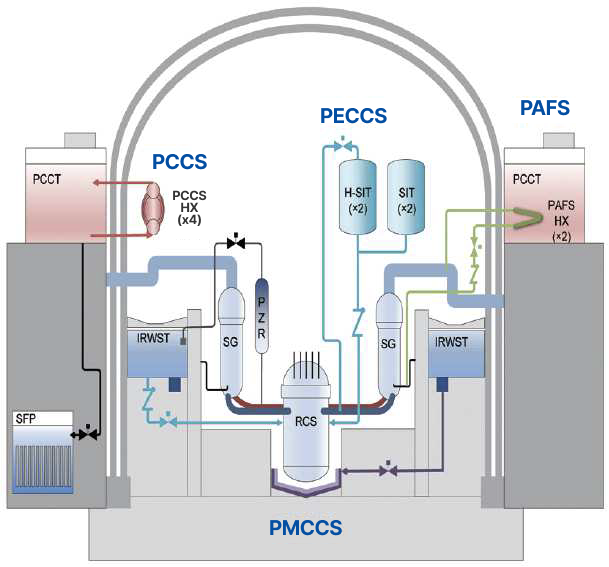

피동냉각계통을 적용한 iPOWER
피동냉각계통을 적용한 iPOWER 개념도 상세 설명
돔형 격납건물 단면을 가로로 펼친 형태로, 중앙에 반응로 냉각재 계통(RCS)과 증기발생기(SG)가 있고 상·하·좌·우로 피동안전계통과 저장탱크·열교환기·배관이 연결되어 있다. 배관은 파란색은 상대적으로 차가운 물·냉각재, 빨간색은 고온 냉각재·증기 등, 녹색은 PAFS(보조급수) 계통을 구분해 표시한다.
용기 내 주요 계통 하부 중앙에 RCS(반응로 압력용기), 양측에 세로형 SG(증기발생기)가 배치되고, 좌측 SG에는 PZR(가압기)가 연결되어 있다. SG 바깥 측면에는 IRWST(용기 내 재료수 저장조) 2기가 큰 직사각형 탱크 형태로 나타난다.
- PCCS(피동 격납 냉각) 격납 외부 상단 좌측에 PCCT(피동 격납 냉각수조)가 있고, 빨간 배관으로 격납 상부 안쪽의 PCCS HX(열교환기, 4기)와 연결되어 격납을 냉각하는 경로가 표시된다.
- PECCS(피동 비상 노심 냉각) 상부 중앙에 H-SIT(하이브리드 안전주입탱크, 2기)와 SIT(안전주입탱크, 2기)가 있으며, 파란 배관으로 RCS로 직접 연결되어 비상 시 노심 냉각수를 공급하는 구성으로 그려져 있다.
- PAFS(피동 보조 급수) 격납 외부 상단 우측에 또 다른 PCCT가 있고, 녹색 배관으로 격납 내 PAFS HX(열교환기, 2기)와 우측 SG로 이어져 보조 급수·열제거 경로를 나타낸다.
- PMCCS(피동 용융 노심 냉각) RCS 용기 바로 아래, 격납 저부에 배치되어 중대사고 시 용융 잔류물을 포집·냉각하는 계통으로 표기되어 있다.
기타 격납 구조물 좌측 바깥에는 SFP(사용후연료 저장조)와 연료 랙이 물속에 잠긴 형태로 도시되어 있다. 도면에는 밸브·역지밸브·유량 방향 화살표 등이 기호로 표시되어 있다.
- PAFS Passive Auxiliary Feedwater System
- PCCS Passive Containment Cooling System
- PECCS Passive Emergency Core Cooling System
- PMCCS Passive Molten Core Cooling System
