석탄가스화 복합화력발전소
차세대 친환경 석탄화력 기술로 각광받고 있는 석탄가스화 복합화력발전소(IGCC) 설계기술은 석탄을 고온·고압에서 가스화시켜 연료로 사용하는 청정석탄화력 발전기술입니다.
석탄화력발전에 비해 높은 발전효율을 가지며, 직접 연소 발전에 비해서는 황산화율 90% 이상, 질소산화물 75% 이상, 이산화탄소 25%의 저감이 가능합니다. 석탄가스화 기술은 친환경적이고, 화학연료 생산 등 다양한 용도의 전환이 가능하여 세계 각국은 경쟁적으로 기술개발에 주력하고 있습니다.
한국전력기술은 정부가 주도하는 ‘300MW급 IGCC 실증플랜트 기술개발’의 종합설계에 참여하여 IGCC의 국내 최초 상용화를 주도하였습니다. 향후 300MW급 한국형 IGCC 설계·제작·운영 기술이 확보되면 국내 석탄화력발전소 기술을 대체하는 것은 물론 세계 시장에서의수출 경쟁력도 기대됩니다.
수행실적
- 1 영남화력 대체전원 중질 잔사유 IGCC 사업 타당성 연구
- 2 Flameless 가스화플랜트 사업 타당성 검토용역
- 3 노후 석탄화력의 IGCC 적용 개념설계 및 타당성 검토 용역
- 4 삼척 합석천연가스(SNG) 생산시설 건설 타당성조사 용역
- 5 보령 합성천연가스 생산시설 건설 타당성조사 용역
- 6 인도네시아 석탄가스화사업 예비타당성 조사 용역
- 7 남해 석탄가스화복합발전(IGCC) 타당성검토 용역
- 8 태안 IGCC 실증플랜트 종합설계기술용역
태안 IGCC 실증플랜트 종합설계기술용역

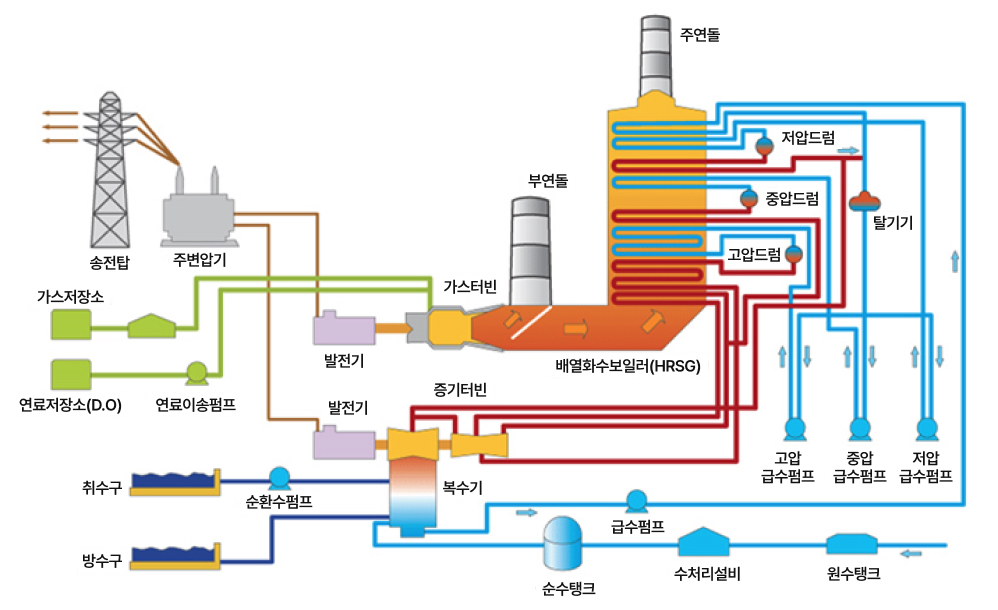

복합화력발전소 계통도 상세 설명
연료를 가스터빈과 증기터빈에 나누어 사용해 전력을 생산하고, 배열회수보일러(HRSG)로 폐열을 회수하는 과정을 나타낸다.
- 발전·송전 가스터빈과 증기터빈 각각에 연결된 발전기에서 생산된 전력은 주변압기를 거쳐 송전탑(송전선로)으로 송출된다.
- 연료 계통 가스저장소와 연료저장소(D.O)에서 연료가 공급되며, 연료이송펌프를 통해 가스터빈 쪽으로 이송된다.
- 가스터빈과 배열회수보일러(HRSG) 가스터빈에서 연소·팽창 가스로 1차 발전을 수행하고, 고온 배기가스는 HRSG로 들어간다. HRSG 상부에는 주연돌(주 굴뚝), 가스터빈 측에는 부연돌(보조 굴뚝)이 배치된 형태로 표현된다. HRSG 내부에는 저압·중압·고압 드럼과 관로가 있어 단계별로 급수를 가열·증발시킨다.
- 급수·탈기 탈기기에서 급수 중 불용가스를 제거한 뒤 HRSG로 유입되도록 하는 흐름이 표시된다. 원수탱크·수처리설비·순수탱크를 거친 처리수는 급수펌프와 고압·중압·저압 급수펌프를 통해 각 압력 단으로 공급된다.
- 증기터빈·복수·냉각 HRSG에서 발생한 증기는 증기터빈을 돌려 2차 발전을 한다. 터빈을 빠져나온 증기는 복수기에서 응축되고, 취수구·순환수펌프·방수구를 통한 순환 냉각수로 복수기를 냉각한다.
- 전체 흐름 요약 연료는 가스터빈에서 전력으로 전환되고, 배기열은 HRSG에서 증기로 회수된다. 증기는 증기터빈에서 추가 전력을 만들며, 응춡수는 급수 계통으로 되돌아가 재사용된다. 처리된 원수는 계통에 보충된다.
도면은 연료·전기·배기·급수·증기 등을 서로 다른 색의 선으로 구분해, 설비 간 연결과 순환 관계를 한눈에 볼 수 있게 구성되어 있다.
